ASH Omni 3: Digitales Latenzfreies Mess- und Analysemikroskop

Offizieller Partner

Wir sind offizieller Partner von Ash Vision

ASH Omni 3 kaufen

7.400 €Preis (exkl. USt.)

Kostenfreie PDF downloaden

Digitalmikroskope für Industrie: Funktionen & Zubehör

Whitepaper herunterladen

Zubehör

Was kann das ASH Omni 3?

Standalone Mess- und Analysemikroskop

Leistungsstarke eingebettete Software für digitale Mikroskope. Bearbeitung komplexer Bildgebungsaufgaben ohne PC. Sichere und schnellere Validierung.

Werkskalibrierung

Werkseitige Kalibrierungsnachführung AshCal™ für alle Objektive. Keine Neukalibrierung beim Wechsel der Vergrößerungsstufen resultiert in konsistenter Messung bei jedem Zoom.

Verzeichnungskurrektur

Durch die RTLDC™ Verzeichnungskorrektur in Echtzeit beugt das Omni 3 Bildverzerrung an den Außenkanten vor.

Speichern im Netzwerk

Die Netzwerkanbindung ermöglicht das Speichern direkt auf Ihrem zetralen Server oder in der Cloud - für eine erhöhte Workflow-Effizienz.

Z-Höhenmessung

Messen Sie mit dem neuen Omni 3 in 3D. Jetzt können Sie zusätzlich zur X- und Y-Achse auch in der Z-Achse messen, was die Möglichkeiten des Omni 3 in eine völlig neue Dimension bringt. Prüfen Sie Ihre Teile bis zu fünfmal schneller als mit veralteten manuellen Prüfmethoden.

Modulare Software

Passen Sie das Omni 3 mit Hilfe von Erweiterungen an Ihre spezifischen Anforderungen an. Von fortschrittlichen Messwerkzeugen zur Einhaltung kritischer Fertigungstoleranzen bis hin zu Vergleichswerkzeugen zur Sicherstellung höchster Produktionsqualität. Das Omni eignet sich so für Qualitätskontroll-, Test-, Nacharbeits-, Montage-, Inspektions- und Dokumentationsaufgaben. Integrieren Sie das Omni 3 in Ihren Inspektionsprozess um Inspektionszeiten zu verkürzen und Kosten zu senken.

Behalten Sie alles im Fokus

Bei Verwendung der Bildstapelfunktion nimmt das Omni 3 automatisch mehrere Bilder mit unterschiedlichen Schärfeebenen auf, um ein vollständig fokussiertes, klares Bild für eine einfache Inspektion zu erstellen. Die Höheneinstellung der Kamera oder der manuelle Fokus wird überflüssig.

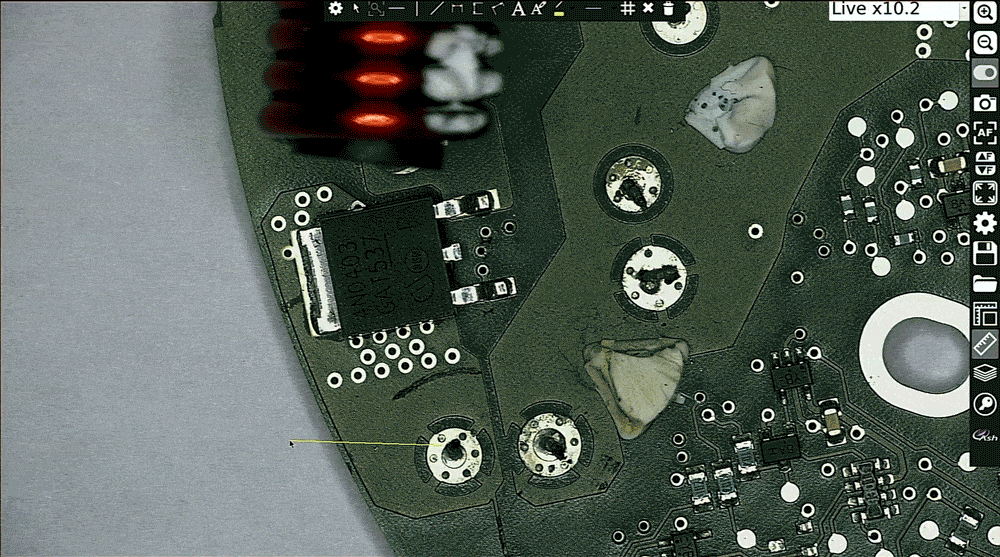

Kennzeichnung von Fehlerstellen

Mit dem Omni 3 haben Sie die Möglichkeit, Bereiche eines Prüfbildes direkt auf dem Gerät hervorzuheben. Kennzeichnen Sie Fehlerstellen und sichern Sie Ihre Bilddatei als Referenz auf dem internen Speicher, einem externen Speichermedium oder direkt im Netzwerk.

Vorlagen für Prüfprozesse

Die Erstellung von Vorlagen ermöglicht die Analyse von Objekten anhand digitaler Vorlagen mit festgelegten Toleranzgrenzen und Rasterlinien. Dies ermöglicht eine schnelle Fehleranalyse und verbessert die Effizienz bei der Kontrolle von Maßtoleranzen. Legen Sie Ihre benötigten Vorlagen individuell an, um spezifische Systemeinstellungen und Messdetails zu speichern und bei Bedarf einfach abzurufen.

Fokus per Mausklick

Legen Sie einen Fokusradius fest und fokussieren Sie den gewünschten Bereich schnell und einfach mit einem Mausklick. Verbessern Sie die Genauigkeit und reduzieren Sie menschliche Fehler mit den Möglichkeiten von SpotFocus.

Umfangreiches Messmodul

Das Omni 3 verfügt über vielfältige Tools zum vermessen Ihres Prüfobjektes. Durch die werksseitige Kalibrierung AshCal™ wird sichergestellt, dass Sie unabhängig von der Vergrößerungsstufe konsistente und genaue Messergebnisse erhalten.

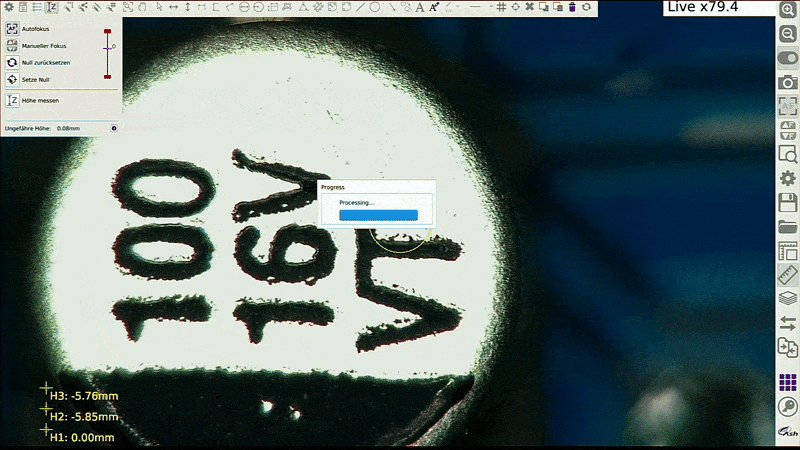

Messen Sie die Höhe

Die Z-Höhenmessung erlaubt Ihnen das Vermessen von Bauteilen in Z-Richtung.

Vergleich mit einem Referenzbauteil

Mit Hilfe der Bildvergleichsfunktion können Sie ein Prüfobjekt gegen ein Referenzbauteil vergleichen. Das Referentbild wird vorab im System hinterlegt. Mittels eines Schiebenreglers prüfen Sie das Prüfobjekt so auf Abweichungen.

Videos zu ASH Omni 3

Video

Richtig Messen mit den Digitalmikroskopen Inspex und Omni

Video

Aufbau Stativ mit Grob- und Feintrieb | Digitalmikroskop Inspex 3 & Omni 3

Video

Aufbau Stativ mit Auslegerarm | Digitalmikroskop Inspex 3 & Omni 3

Weitere Digitalmikroskope

Weitere Digitalmikroskope aus unserem Produktportfolio

Alle Digitalmikroskope

Weitere Digitalmikroskope

Weitere Digitalmikroskope aus unserem Produktportfolio

Alle Digitalmikroskope

Häufige Fragen zu ASH Omni 3

Unsere Kunden nutzen das Omni 3 insbesondere als Messmikroskop in der Qualitätssicherung.

Der größtmögliche Bildausschnitt kann mit der standardmäßig verbauten 5 Dioptrien Linse eingestellt werden und liegt bei 240mm x 135mm

Technische Daten des ASH Omni 3

Spezifikationen

	+5 OptikIm Lieferumfang enthalten	+10 Planar OptikOptionale Wechseloptik	+25 OptikOptionale Wechseloptik
Vergrößerungsbereich (Optisch)	2,5-68x	4,8-136x	54,7-330x
Vergrößerungsbereich (Digital)	69-136,5x	136-265x	330-660x
Tiefenschärfebereich	0,5-80mm	0,1-35mm	0,1-0,3mm
Arbeitsabstand	195mm	78mm	45mm
2D Messgenauigkeit	1%
Videolatenz	20ms

Funktionen

2D Messung und Annotation
Bildvergleichsfunktion
Bidstapelfunktion
Bildüberlagerungsfunktion
Z-Höhenmessung
Autofokus
Spotfocus
Zusammenfügen mehrerer Aufnahmen
