ASH Inspex 3

ASH Inspex 3: Digitales Inspektionsmikroskop mit geringer Latenz

Offizieller Partner

Wir sind offizieller Partner von Ash Vision

ASH Inspex 3 kaufen

6.450 €Preis (exkl. USt.)

Kostenfreie PDF downloaden

Digitalmikroskope für Industrie: Funktionen & Zubehör

Whitepaper herunterladen

Zubehör

Was kann das ASH Inspex 3?

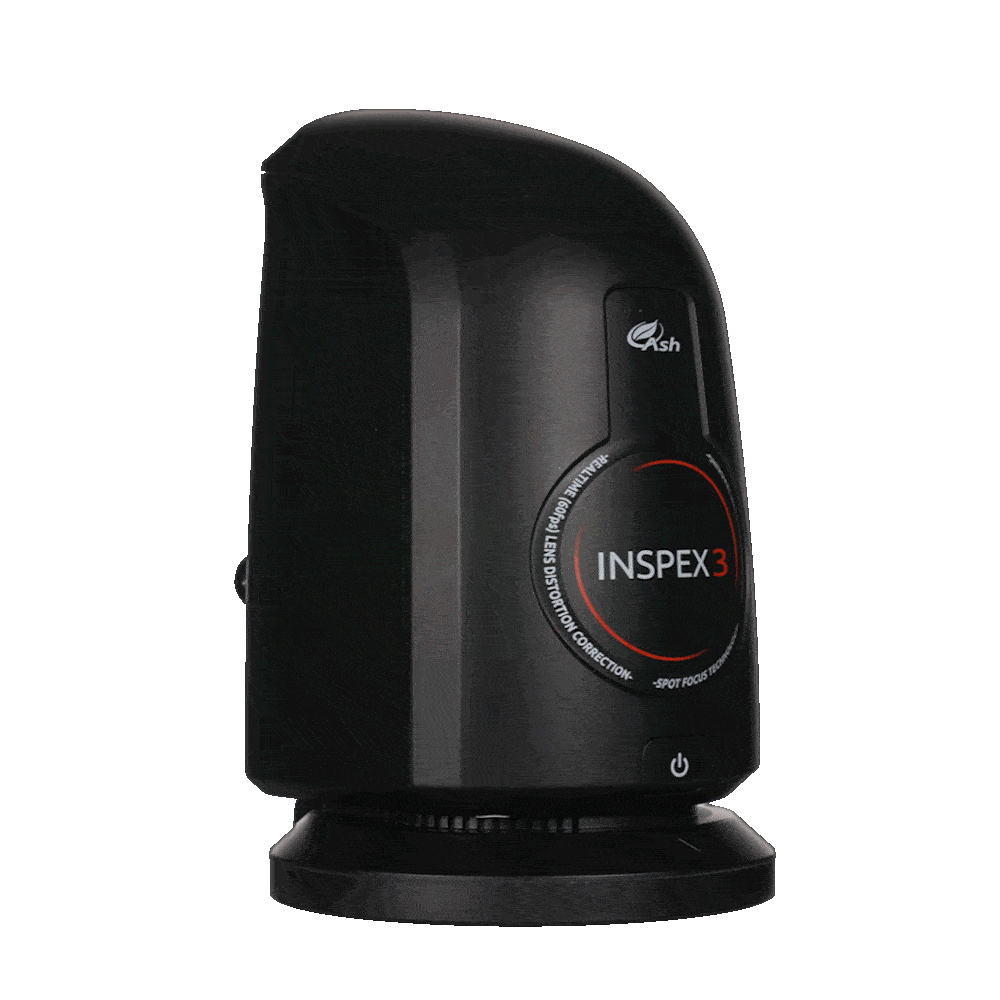

Eine neue Generation

Die neue Generation des Inspektionsmikroskops Inspex ist da. Das neue Kameramodul, der verbesserte Autofokus und neue Funktionen wie der Spotfokus machen das Digitalmikroskop leistungsstärker als je zuvor.

Werkskalibrierung

Werkseitige Kalibrierung AshCal™ für alle Objektive. Die wegfallende Neukalibrierung beim Wechsel der Vergrößerungsstufen resultiert in konsistenten Messungen bei jeder Vergrößerungsstufe..

Verzeichnungskorrektur

Durch die RTLDC™ Verzeichnungskorrektur in Echtzeit beugt das Inspex 3 Bildverzerrung an den Außenkanten vor.

Speichern im Netzwerk

Die Netzwerkanbindung ermöglicht das Speichern direkt auf Ihrem zentralen Server oder in der Cloud - für eine erhöhte Effizienz.

Superschneller Autofokus

Sobald Sie ein Objekt im Sichtfeld des Mikroskops platzieren, wird das Bild sofort scharfgestellt.

Die wichtigesten Funktionen auf einen Blick

Die Software des Inspex 3 bietet im Vergleich zu einem Stereomikroskop nützliche Zusatzfunktionen wie Autofokus, Image Stacking und eine einfache Messfunktion. Sobald Sie ein Bauteil in das Sichtfeld legen wird das Bild automatisch scharf gestellt. Nutzen Sie die Bildstapelfunktion, um mehrere Schärfebenen in einer Aufnahme abzubilden. Führen Sie für einen ersten Eindruck der Bauteilqualität einfache Messungen durch. Annotieren Sie Fehlerstellen und legen Sie das Prüfbild im lokalen Speicher, auf externen speichermedien oder direkt in Ihrem Netzwerk mit Zeitstempel ab. Speichern sie individuelle Vorlagen für Ihre Arbeitsabläufe und sichern Sie Ihre Voreinstellungen.

Behalten Sie alles im Fokus

Bei Verwendung der Bildstapelfunktion nimmt das Inspex 3 automatisch mehrere Bilder mit unterschiedlichen Schärfeebenen auf, um ein vollständig fokussiertes, klares Bild für eine einfache Inspektion zu erstellen. Die Höheneinstellung der Kamera oder der manuelle Fokus wird überflüssig.

Kennzeichnung von Fehlerstellen

Mit dem Inspex 3 haben Sie die Möglichkeit, Bereiche eines Prüfbildes direkt auf dem Gerät hervorzuheben. Kennzeichnen Sie Fehlerstellen und sichern Sie Ihre Bilddatei als Referenz auf dem internen Speicher, einem externen Speichermedium oder direkt im Netzwerk.

Vorlagen für Prüfprozesse

Die Erstellung von Vorlagen ermöglicht die Analyse von Objekten anhand digitaler Vorlagen mit festgelegten Toleranzgrenzen und Rasterlinien. Dies ermöglicht eine schnelle Fehleranalyse und verbessert die Effizienz bei der Kontrolle von Maßtoleranzen. Legen Sie Ihre benötigten Vorlagen individuell an, um spezifische Systemeinstellungen und Messdetails zu speichern und bei Bedarf einfach abzurufen.

Fokus per Mausklick

Legen Sie einen Fokusradius fest und fokussieren Sie den gewünschten Bereich schnell und einfach mit einem Mausklick. Verbessern Sie die Genauigkeit und reduzieren Sie menschliche Fehler mit den Möglichkeiten von SpotFocus.

Führen Sie einfache Messungen durch

Für einen ersten Eindruck der Bauteilqualität lassen sich mit dem Inspex 3 Punkt-zu-Punkt Messungen durchführen. Durch die werksseitige Kalibrierung AshCal™ wird sichergestellt, dass Sie unabhängig von der Vergrößerungsstufe konsistente und genaue Messergebnisse erhalten.

Videos zu ASH Inspex 3

Video

Aufbau Stativ mit Auslegerarm | Digitalmikroskop Inspex 3 & Omni 3

Weitere Digitalmikroskope

Weitere Digitalmikroskope aus unserem Produktportfolio

Alle Digitalmikroskope

Weitere Digitalmikroskope

Weitere Digitalmikroskope aus unserem Produktportfolio

Alle Digitalmikroskope

ASH Inspex HD Table

ASH Inspex HD Vesa

ASH Quantum

ASH Acumen AI

ASH Omni Vantage

ASH Omni 3

Häufige Fragen zu ASH Inspex 3

Unsere Kunden setzten das Inspex 3 im Wareneingang, der Reklamationsabwicklung sowie für fertigungsbegleitende Sichtkontrollen ein.

Das Inspex 3 ist in erster Linie ein Inspektionsmikroskop und verfügt nur über eine einfache Messfunktion. Fragen Sie uns nach dem Messmikroskop Omni 3, wenn Sie weiterführende Mess- und Analysewerkzeuge benötigen.

Der größtmögliche Bildausschnitt kann mit der standardmäßig verbauten 5 Dioptrien Linse eingestellt werden und liegt bei 240mm x 135mm

Technische Daten des ASH Inspex 3

Spezifikationen

Technische Daten – ASH Inspex 3
	+5 OptikIm Lieferumfang enthalten	+10 Planar OptikOptionale Wechseloptik	+25 OptikOptionale Wechseloptik
Vergrößerungsbereich (Optisch)	2,1-65,6x	4,1-130x	51,7-323,4x
Vergrößerungsbereich (Digital)	65,6-131,6x	130,5-259,9x	325-646,7x
Tiefenschärfebereich	0,5-80mm	0,2-42mm	0,015-0,3mm
Arbeitsabstand	195mm	78mm	45mm
2D Messgenauigkeit	1%
Videolatenz	20ms

Funktionen

2D Messung und Annotation
Bildvergleichsfunktion
Bildstapelfunktion
Bildüberlagerungsfunktion
Z-Höhenmessung
Autofokus
Spotfocus
Zusammenfügen mehrerer Aufnahmen
