Qualitätskontrolle & 3D-Analyse
3D Scanner für Qualitätskontrolle und 3D Analyse sind ein zentrales Werkzeug in der industriellen Messtechnik und Qualitätssicherung. Sie ermöglichen eine präzise, berührungslose Erfassung von Bauteilen und Baugruppen und liefern hochauflösende 3D Messdaten in kürzester Zeit. Durch den direkten Soll Ist Vergleich mit CAD Daten lassen sich Maßabweichungen, Formtoleranzen und Oberflächenfehler zuverlässig erkennen. Unternehmen aus Fertigung, Maschinenbau und Entwicklung profitieren von schnelleren Prüfprozessen, reproduzierbaren Messergebnissen und einer durchgängigen digitalen Qualitätskontrolle.
Passende 3D Scanner
ZEISS T-SCAN hawk 2
Auflösung
ab 0,05 mm
Genauigkeit
bis 0,02 mm
Auflösung
ab 0,05 mm
Genauigkeit
bis 0,02 mm
ZEISS ATOS Q
Auflösung
ab 0,04 mm
Auflösung
ab 0,04 mm
ZEISS GOM Scan 1
Auflösung
ab 0,04 mm
Auflösung
ab 0,04 mm
Artec Micro II
Auflösung
ab 0,04 mm
Genauigkeit
bis 0,01 mm
Auflösung
ab 0,04 mm
Genauigkeit
bis 0,01 mm
Artec Eva
Auflösung
ab 0,2 mm
Genauigkeit
bis 0,1 mm
Auflösung
ab 0,2 mm
Genauigkeit
bis 0,1 mm
Artec Ray II
Auflösung
ab 3 mm
Genauigkeit
bis 1,9 mm
Auflösung
ab 3 mm
Genauigkeit
bis 1,9 mm
Artec Point
Auflösung
ab 0,02 mm
Genauigkeit
bis 0,02 mm
Auflösung
ab 0,02 mm
Genauigkeit
bis 0,02 mm
Artec Spider II
Auflösung
ab 0,05 mm
Genauigkeit
bis 0,05 mm
Auflösung
ab 0,05 mm
Genauigkeit
bis 0,05 mm
Artec Leo
Auflösung
ab 0,2 mm
Genauigkeit
bis 0,1 mm
Auflösung
ab 0,2 mm
Genauigkeit
bis 0,1 mm
Passende computertomographie
ZEISS METROTOM 1
So setzen unsere Kunden 3D Scanner für die Qualitätskontrolle ein
Die vollflächige Erfassung und einfache Handhabung machen den Einsatz eines 3D Scanners für zahlreiche Anwendungen rund um das Thema Qualitätskontrolle interessant.

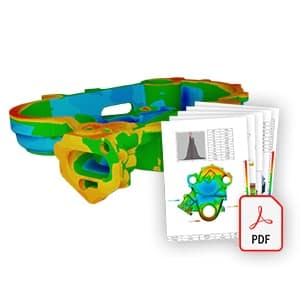

Prüfung von Erstmustern und Erstellung des EMPB
Die Erstmusterprüfung zeichnet sich insgesamt durch eine hohe Prüftiefe aus. Um neben Funktionsmaßen auch alle weiteren Abweichungen zu erkennen, setzen unsere Kunden 3D Scanner ein. Aus den erfassten Daten lassen sich mit wenigen Klicks Mess- und Prüfberichte mit vollständigem Flächenvergleich sowie Bildern der Abweichungen erstellen.

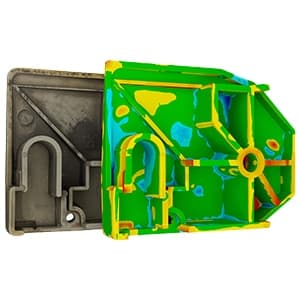

Einfallstellen und Schwindung bei Spritzgussbauteilen prüfen
Die vollflächige Qualitätskontrolle eignet sich perfekt für die Kontrolle von Spritzgussteilen. Durch die CAD-Vergleichsmessung werden Einfallstellen, Verzug und Schwindung direkt ersichtlich. Veränderungen der Bauteilqualität zwischen Produktionszyklen werden für die gesamte Oberfläche des Bauteils nachvollziehbar.

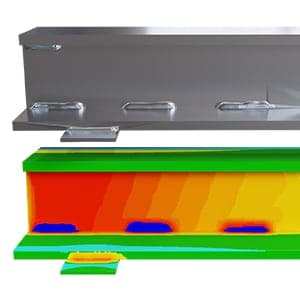

Schweißverzug prüfen und Schweißpunkt-Kontrolle
Die Kontrolle von Wärmeverzug ist eine der zentralen Herausforderungen bei der Fertigung von Schweißbaugruppen. Mit Hilfe eines Soll-Ist-Vergleichs auf Basis von 3D Scandaten lässt sich der Wärmeverzug von Baugruppen jeder Größe einfach nachvollziehen. Auch die Kontrolle der Position von Schweißpunkten wird durch den Einsatz eines 3D Scanners zum Kinderspiel.
Werkzeugbau, -erprobung und -instandhaltung
Ein 3D Scanner vereinfacht die Herstellung und Instandhaltung von Produktionswerkzeugen erheblich. Durch den Abgleich der vorhandenen CAD Daten des Werkzeugs und Bauteils mit 3D Scandaten werden alle Abweichungen sofort sichtbar. Auf Basis der 3D Analyse können fehlerhafte Bereiche im CAD Datensatz zielgenau korrigiert werden.

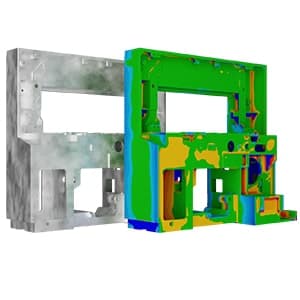

Aufmaß von Gussbauteilen vor der Zerspanung prüfen
Durch Aufmaßkontrolle von Rohgussbauteilen vor der Zerspanung kann Ausschuss und kostspieligen Schäden an der Spindel vorgebeugt werden. Dafür werden die Bauteile direkt im Fertigungsumfeld mit einem 3D Scanner erfasst und gegen den CAD Datensatz verglichen. Durch die hohe Mobilität und einfache Bedienung eines 3D Handscanners ist der zusätzliche Schulungs- und Personalaufwand minimal.

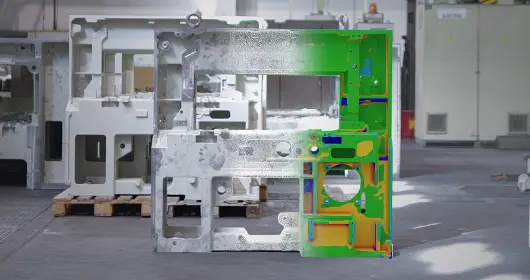

Der Workflow zur Qualitätsprüfung mit einem 3D Scanner
Der typische Workflow zur Qualitätsprüfung unter Verwendung eines 3D Scanners beinhaltet fast immer eine CAD-Vergleichsmessung. Zunächst wird das Bauteil dafür mit einem 3D Scanner erfasst. In der Analysesoftware erfolgt die automatische Ausrichtung zu den CAD Daten. Im Anschluss stehen umfangreiche Werkzeuge zur Prüfung der Maß- und Formgenauigkeit eines Bauteils zur Verfügung. Aus diesen Daten lassen sich dann komplette Mess- und Prüfberichte mit vollständigem Flächenvergleich sowie mit Bildern der Abweichungen erstellen. Durch die Verwendung von Vorlagen können zusätzliche Bauteile mit nur wenigen Klicks inspiziert werden.
Datenerfassung mit 3D Scanner
Der Anwender scannt die Erstmuster vollflächig in 3D ein. Die Erfassung erfolgt abhängig von der Bauteilgröße und den geforderten Toleranzen mit einem stationären oder handgeführten System. Ein 3D Scanner ist nach kürzester Zeit einsatzbereit und bietet eine einfache Handhabung, sodass auch nach kurzer Einweisung eine effiziente Nutzung möglich ist. Ein zentrales Merkmal der vollflächigen Bauteilmessung besteht darin, dass keine Bereiche des Bauteils ungeprüft bleiben. Abhängig vom gewählten Scansystem entfällt die Notwendigkeit, Zielmarken zu verwenden, was den Prozess weiter vereinfacht und beschleunigt.
Automatische Scan-zu-CAD Ausrichtung
Nach der Festlegung der Ausrichtungsmethode durch den Anwender richtet die Software den 3D Scan automatisch zum CAD-Modell aus. Diverse Ausrichtungsoptionen stehen dabei zur Verfügung: Das allgemeine Best-Fit verlagert und rotiert das gesamte Scan-Modell, um eine bestmögliche Übereinstimmung mit dem CAD-Modell zu erzielen. Das Lokale-Best-Fit Verfahren konzentriert sich auf ausgewählte Bereiche des Scans. Das RPS-Alignment nutzt spezifische Referenzpunkte und -flächen für eine exakte Positionierung, während die 3-2-1 Ausrichtung die Orientierung über drei Punkte für eine Ebene, zwei für eine Achse und einen für den Ursprung festlegt.
Auswertung der Messdaten
Die Auswertung von 3D Scandaten beginnt mit einem direkten Abgleich zum CAD-Modell, wodurch sämtliche Abweichungen in einem Fehlfarbenbild visualisiert werden. Der Analyseprozess umfasst sowohl die Prüfung von Einzelpunkten, Geometrien und Winkeln als auch Untersuchungen von Form- und Lagetoleranzen. Detaillierte Einblicke in das Bauteil liefert die Nutzung von Inspektionsschnitten. Die 3D Analyse ermöglicht zudem die Überprüfung von Schwindung, Materialstärke und Aufmaß bei Rohgussbauteilen.
Reporting und Dokumentation
Anwender können aus der Analyse detaillierte Mess- und Prüfberichte generieren, die einen lückenlosen Flächenvergleich und Bilder der festgestellten Abweichungen enthalten. Dank flexibler Vorlagen können Berichte individuell angepasst werden. Bei Änderungen aktualisiert sich der Bericht automatisch. Trendanalysen ermöglichen die Verfolgung von Veränderungen über die Zeit. Dank der intuitiven und klaren Darstellung der Messergebnisse können Qualitätsabweichungen einfach erkannt und kommuniziert werden.
Automatisierung und Vorlagen
Die fortschrittlichen Softwarelösungen Geomagic Design X und ZEISS Inspect bieten leistungsstarke Tools für eine vereinfachte und automatisierte Berichterstattung. Durch individuell erstellbare Vorlagen lassen sich wiederkehrende Prüfungen effizient durchführen, sodass selbst komplexe Bauteile mit wenigen Klicks inspiziert werden können. Mit Hilfe der Stapelverarbeitung können Prüfberichte für Bauteile gleicher Art automatisch generiert werden, was den Arbeitsaufwand erheblich reduziert und gleichzeitig für eine konsistente Qualitätssicherung sorgt.
Der passende 3D Scanner für Ihre Anwendung
Die Wahl des passenden 3D Scanners für Ihre Anwendung hängt im Wesentlichen von der Objektgröße und den geforderten Toleranzen ab. Weitere wichtige Kriterien sind die Mobilitätsanforderungen, die spezifischen Prüfmerkmale des Bauteils und etwaige Zertifizierungsauflagen für das Messmittel. Als Systemlieferant beraten wir Sie herstellerunabhängig und empfehlen, basierend auf Ihren spezifischen Anforderungen, das passende System.
Qualitätskontrolle & 3D-Analyse nach Term Anwendungen
Häufige Fragen
3D Scanner sind für ihre schnelle Einsatzbereitschaft und einfache Handhabung bekannt. Nach einer kurzen Einweisung können Anwender das Gerät effizient nutzen, und je nach gewähltem Scansystem müssen oft keine Zielmarken verwendet werden, was den Scanning-Prozess weiter vereinfacht.
Nutzer können detaillierte Mess- und Prüfberichte erstellen, die vollständige Flächenvergleiche und Bilder der Abweichungen beinhalten. Berichte können mit Vorlagen angepasst werden und automatisch aktualisiert werden, wenn Änderungen vorgenommen werden.
In vielen Fällen nicht, allerdings kann es je nach Scanner und Material des Bauteils sinnvoll sein, Zielmarken zu verwenden oder das Bauteil mit einem Mattierungsspray zu behandeln, um Reflexionen zu vermeiden.
