Digitalmikroskopie

Digitale Mikroskopie ermöglicht die präzise Analyse von Oberflächen, Strukturen und Materialien in hoher Auflösung. Für effizientes Arbeiten am Mikroskop sind geringe Latenz und eine flüssige Darstellung ebenso entscheidend wie eine hohe Bildqualität. Moderne Digitarmikroskope liefern bis zu 4K Auflösung und schaffen damit eine verlässliche Basis für Analyse, Dokumentation und Qualitätssicherung.

PDF Download

Digitalmikroskope von Ash Vision: Funktionen & Zubehör

So setzen unsere Kunden Digitalmikroskope ein

Digitalmikroskope werden in der Wareneingangskontrolle, bei der Prüfung von Erstmustern, bei Nacharbeiten und der Endkontrolle vor Auslieferung eingesetzt. Sie ermöglichen konsistente, bedienerunabhängige Prüfungen und bieten eine lückenlose Dokumentation für die Rückverfolgbarkeit im Reklamationsfall.

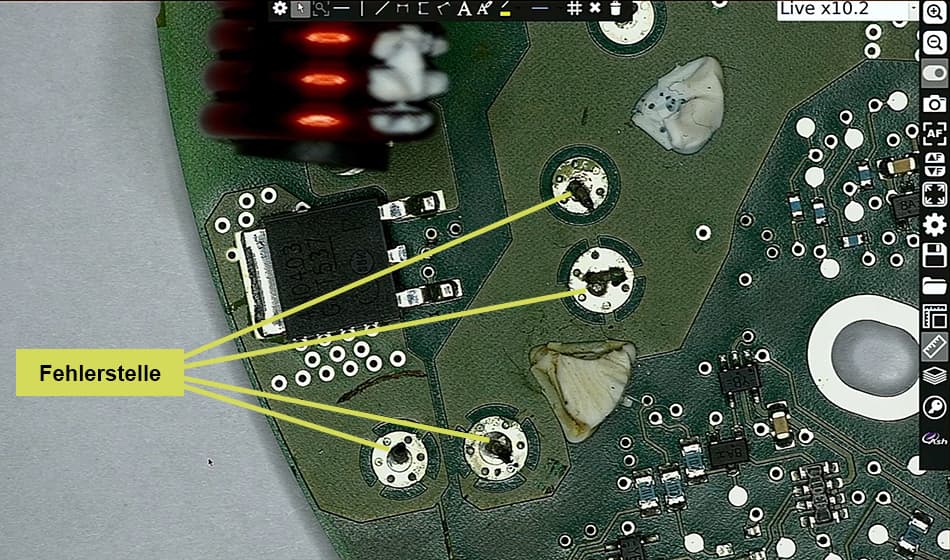

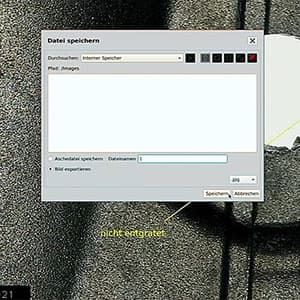

Dokumentation von Fehlerstellen

Ein Digitalmikroskop bietet die Möglichkeit, Bereiche eines Prüfbildes direkt auf dem Gerät hervorzuheben. Fehlerstellen können so gekennzeichnet und als Referenz gesichert oder zur Kommunikation mit einem Lieferanten genutzt werden.

Gruppendiskussion und Fehlerbildanalyse

Digitalmikroskope eignen sich perfekt, um gemeinsam im Team Fehlerbilder zu analysieren und zu bewerten. Sie erleichtern so eine effektive Fehleranalyse und tragen dazu bei, die Entscheidungsfindung zu beschleunigen.

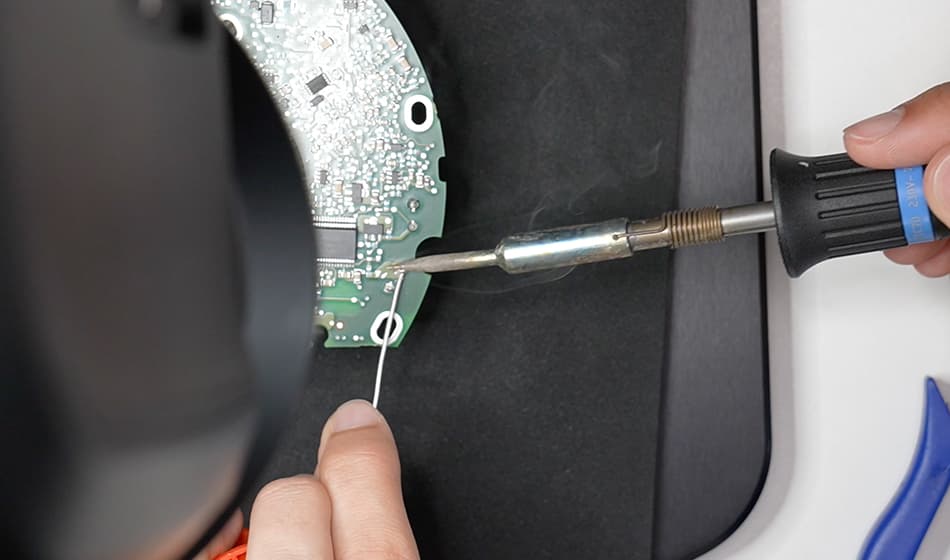

Lötarbeiten

Digitalmikroskope werden für Lötarbeiten elektronischer Bauteile eingesetzt. Ihr großer Arbeitsabstand ermöglicht ein komfortables Arbeiten mit Werkzeugen und schützt die Optik vor Verschmutzungen.

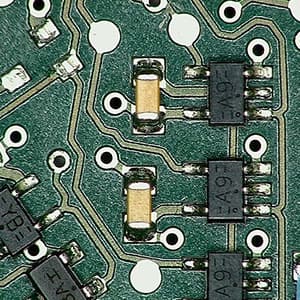

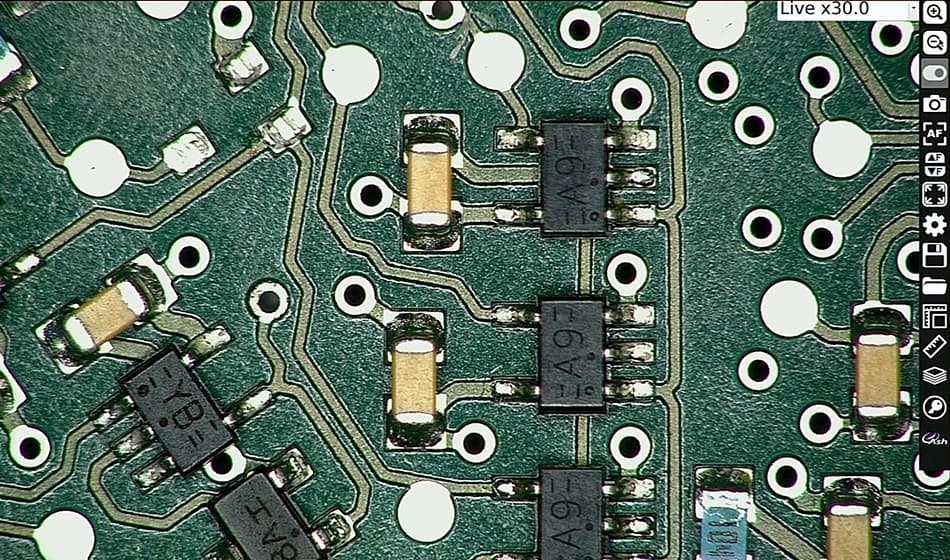

Inspektion von Leiterplatten

Digitalmikroskope werden eingesetzt, um Leiterplatten auf Defekte und Unregelmäßigkeiten zu untersuchen. Die Überprüfung von Lötstellen und Bestückungen wird durch den Abgleich mit einem Referenzbild erleichtert.

Die passende Vergrößerung mit Wechseloptiken

Digitalmikroskope von Ash Vision decken mit Wechseloptiken einen Vergrößerungsbereich von 2x für Übersichten bis zu 1256x für feinste Details ab. Die gewünschte Vergrößerungsstufe wird motorisiert auf Knopfdruck eingestellt, wobei die werkseitige Kalibrierungsnachführung konsistente Messungen in jeder Vergrößerungsstufe gewährleistet. Die Verzeichnungskorrektur in Echtzeit verhindert Bildverzerrungen an den Außenkanten.

Inspektion, Messung, digitale Bildanalyse und Dokumentation

Digitalmikroskope integrieren die Fähigkeiten zur Bildbetrachtung, -erfassung, -dokumentation und Messung in einem einzigen Gerät. Ihre Anwenderfreundlichkeit macht es auch neuen Anwendern leicht, Aufnahmen in hoher Auflösung zu erstellen.

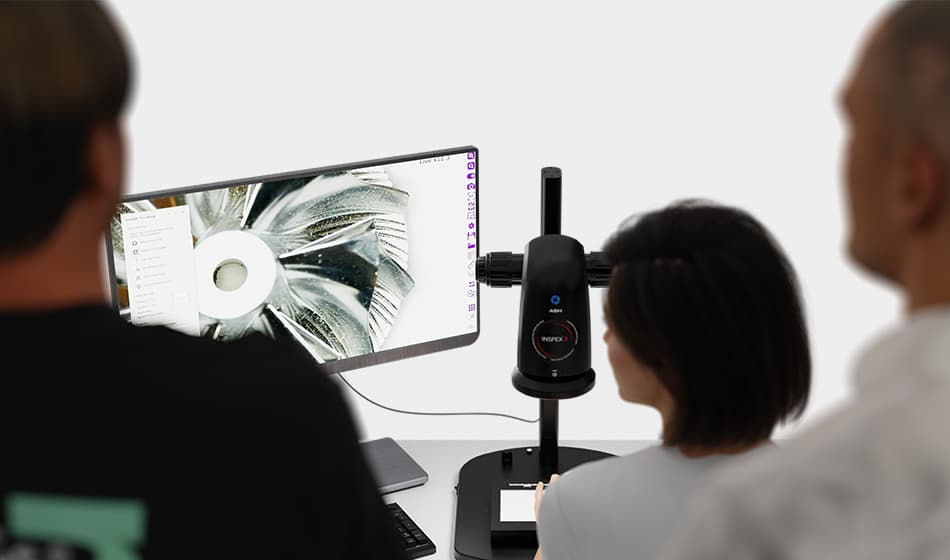

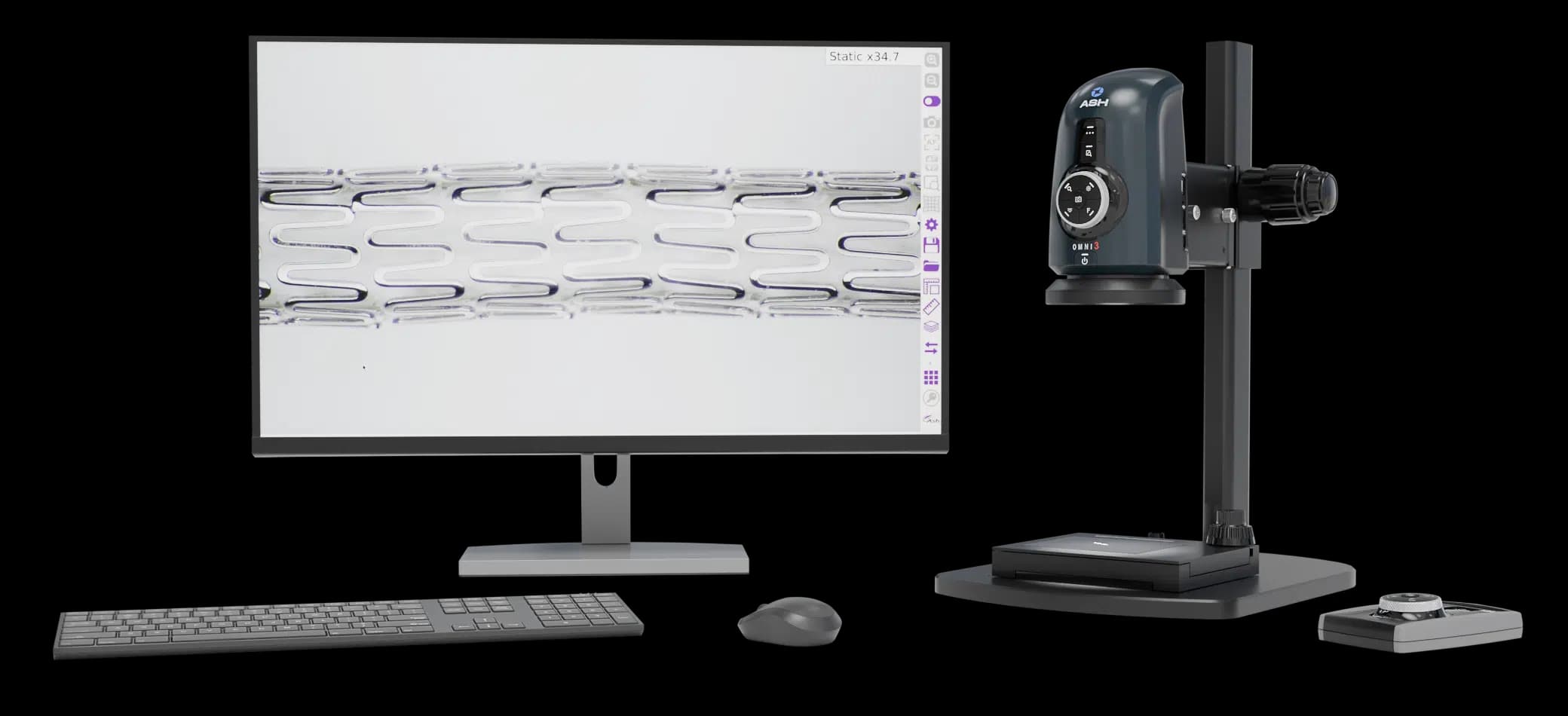

Monitoranzeige

Die Monitoranzeige von Digitalmikroskopen erlaubt es, dass mehrere Personen gleichzeitig das Mikroskopbild betrachten können. Dadurch wird die schnelle Weitergabe von wichtigen Informationen und Befunden gefördert, ohne dass jedes Teammitglied einzeln durch das Mikroskop schauen muss.

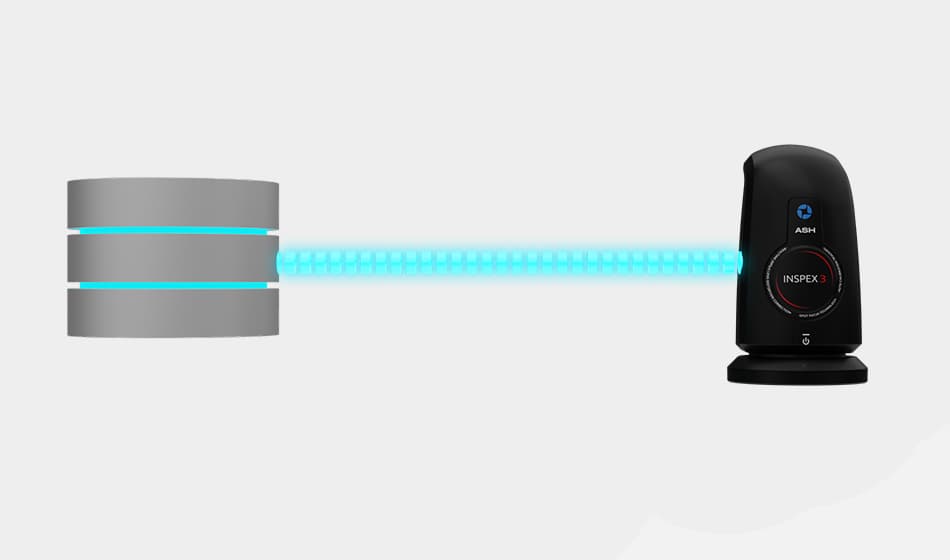

Netzwerkanbindung

Die Netzwerkanbindung ermöglicht es Digitalmikroskopen, direkt mit einem Netzwerkspeicher verbunden zu werden. Dies erleichtert den Austausch von Bildern und Daten mit Kollegen, unabhängig von ihrem Standort. Diese Funktion erleichtert die zentrale Dokumentation von Prüfergebnissen.

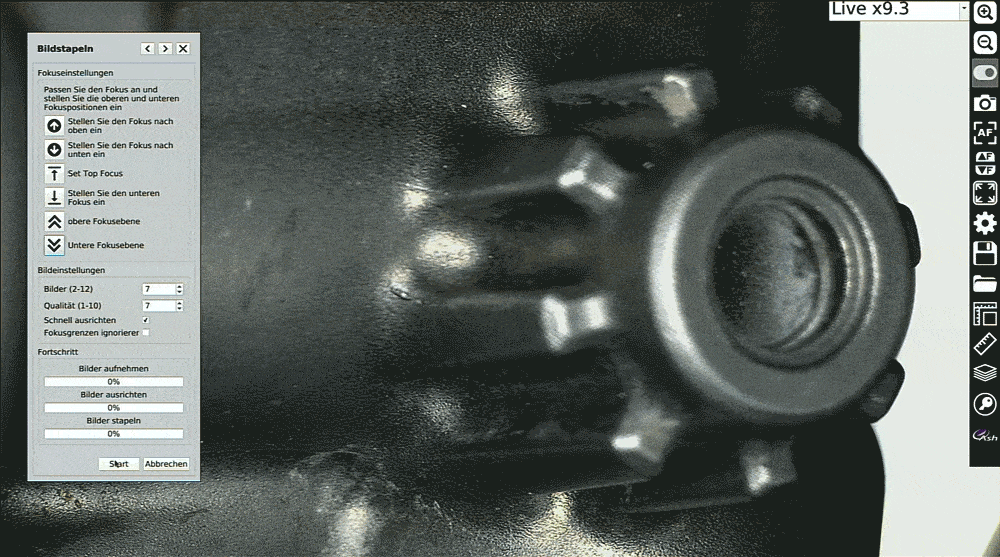

ASH Digitalmikroskop Funktion Bildstapel Image Stacking

Große Schärfentiefe

Digitalmikroskope zeichnen sich durch ihre hohe Tiefenschärfe aus. Diese erlaubt es, einen großen Bereich des Prüfobjekts gleichzeitig scharf abzubilden, was die Inspektion vereinfacht. Selbst bei Objekten mit komplexer Oberflächentopografie können Benutzer mühelos ein klares Bild erhalten. Die Bildstapelfunktion kombiniert automatisch mehrere Aufnahmen bei unterschiedlichen Fokusebenen, um ein einziges scharfes Bild zu erstellen.

ASH Digitalmikroskop Funktion Vorlagen Templates

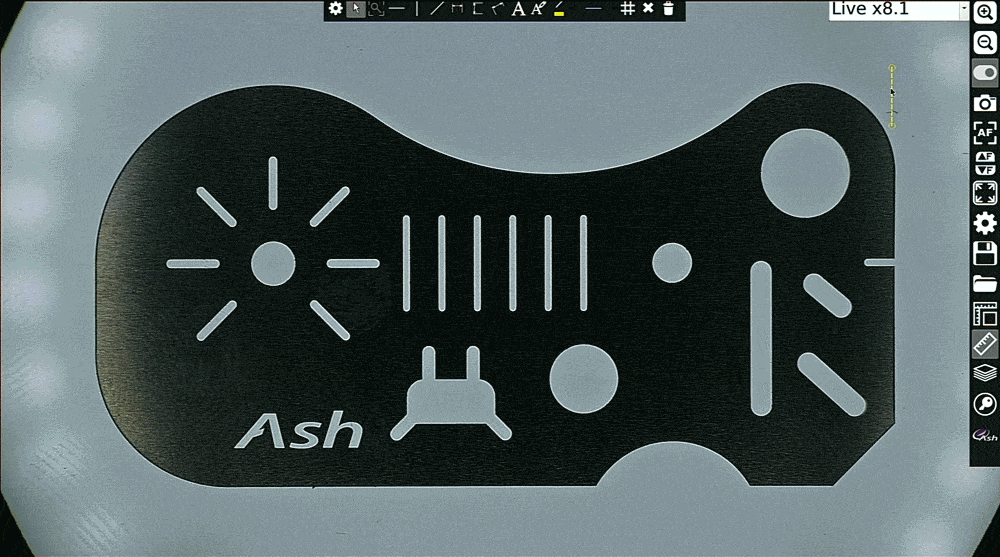

Vorlagen für Prüfprozesse

Die Möglichkeit, Vorlagen für Prüfprozesse zu erstellen, ist ein weiteres Merkmal von Digitalmikroskopen. Diese Vorlagen können mit spezifischen Messparametern und Toleranzgrenzen angelegt werden, was eine schnelle und effiziente Fehleranalyse ermöglicht. Solche Vorlagen erleichtern die wiederholte Anwendung bestimmter Prüfungen und speichern wichtige Einstellungen für zukünftige Analysen.

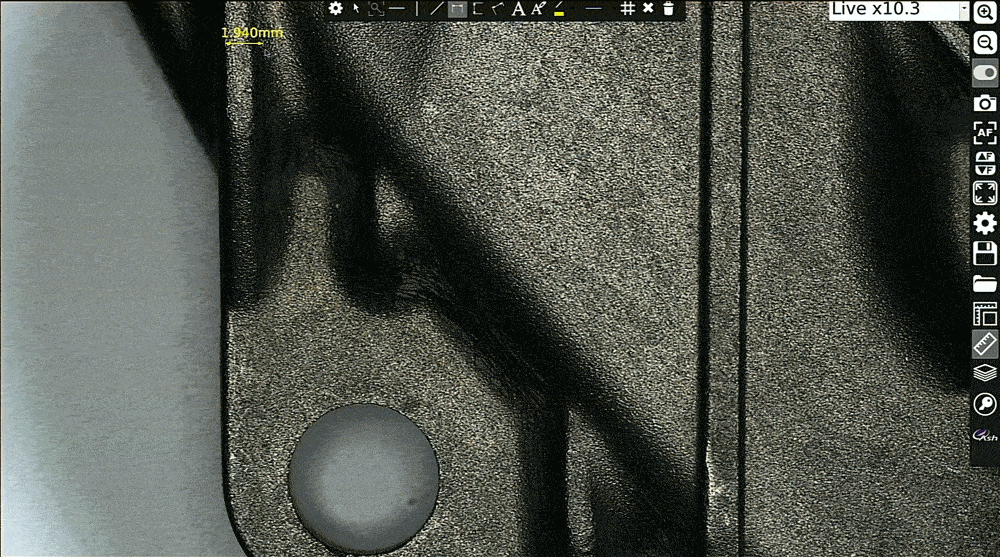

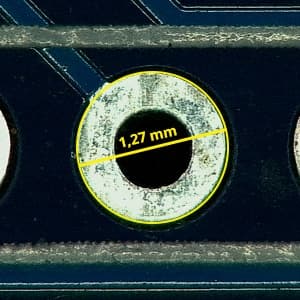

Digitale Messwerkzeuge

Digitalmikroskope bieten digitale Messwerkzeuge, womit Benutzer ihr Prüfobjekt genau vermessen können. Dank der werkseitigen Kalibrierung sind die Messergebnisse über alle Vergrößerungsstufen hinweg konsistent. Dies gewährleistet verlässliche Daten für Qualitätskontrolle und wissenschaftliche Untersuchungen.

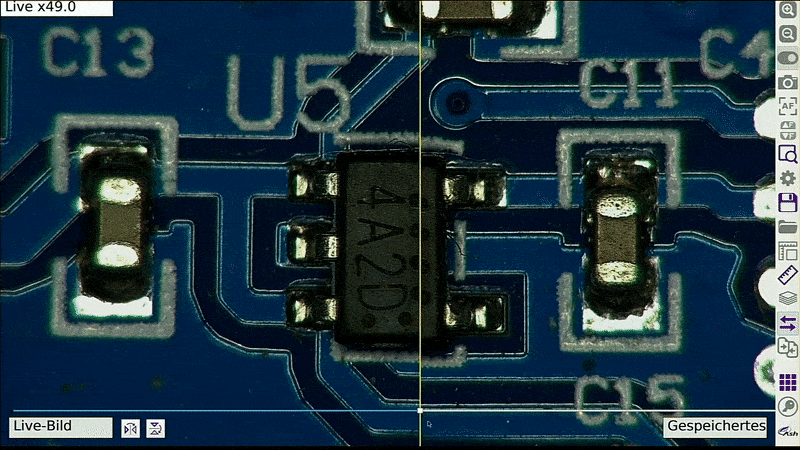

ASH Digitalmikroskop Funktion Referenz Vergleich

Vergleich mit Referenzbauteil

Digitalmikroskope bieten die Möglichkeit, Prüfobjekte mit einem hinterlegten Referenzbild zu vergleichen. Benutzer können mit einem einfachen Schieberegler Abweichungen zwischen dem Prüfobjekt und dem Referenzbild sichtbar machen.

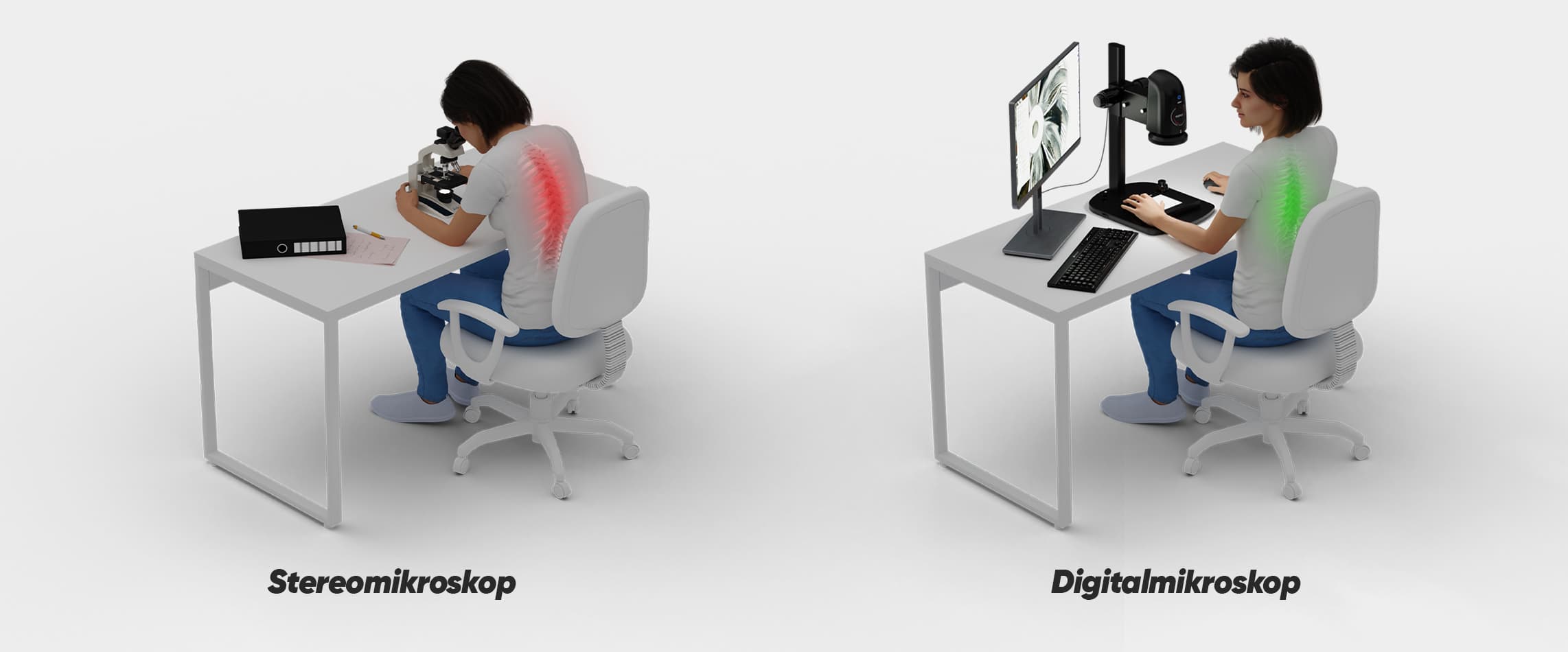

Digitalmikroskope verbessern Ergonomie und Komfort für Anwender

Der Komfort für die Anwender ist eines der Hauptmerkmale eines Digitalmikroskops. Die Anzeige des Kamerabilds auf einem Monitor und die einfache Steuerung der Funktionen über externe Bedieneinheiten oder Fußschalter ermöglichen eine aufrechte Sitzposition und reduzieren so die Belastung für Rücken und Nacken. Die visuelle Ermüdung wird durch hochauflösende Bildschirme und individuell anpassbare Beleuchtungseinstellungen minimiert. Die Notwendigkeit manueller Dokumentation von Prüfergebnissen entfällt durch die direkte Integration in digitale Systeme.

Umfangreiche Beleuchtungsoptionen für Ihre Anwendung

Die richtige Beleuchtung ist für den Einsatz eines Digitalmikroskops ebenso wichtig wie die Vergrößerung. Durch den Einsatz verschiedener Beleuchtungsmethoden, wie Auflicht, Durchlicht und spezielle Beleuchtungstechniken (z.B. polarisiertes Licht oder UV-Beleuchtung), können unterschiedliche Materialien und Oberflächenstrukturen optimal dargestellt werden.

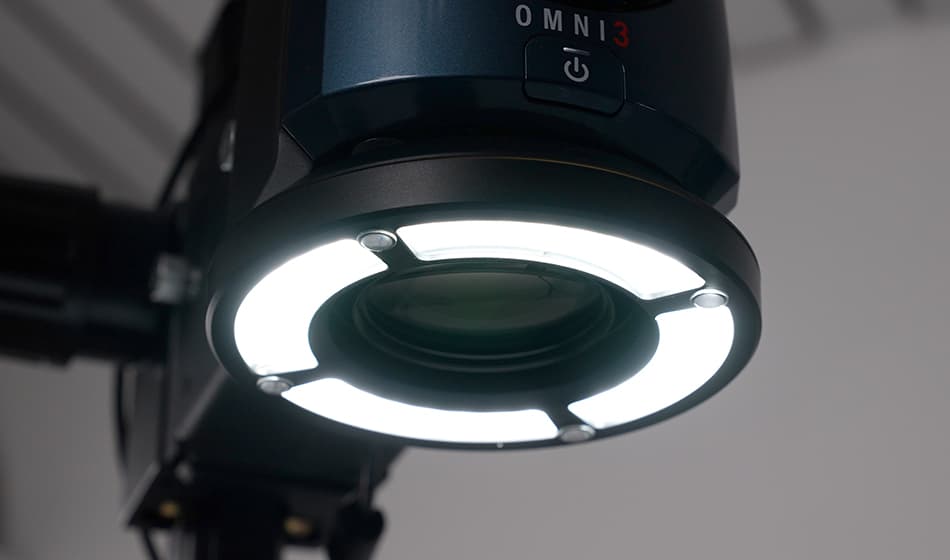

Ringbeleuchtung

Das LED Ringlicht bietet eine optimale Beleuchtung für die meisten Aufgaben. Es erzeugt ein kaltweißes Licht und ist dimmbar. Das kompakte Design des Ringlichts ermöglicht den Zugang zum Bauteil auch mit Werkzeug.

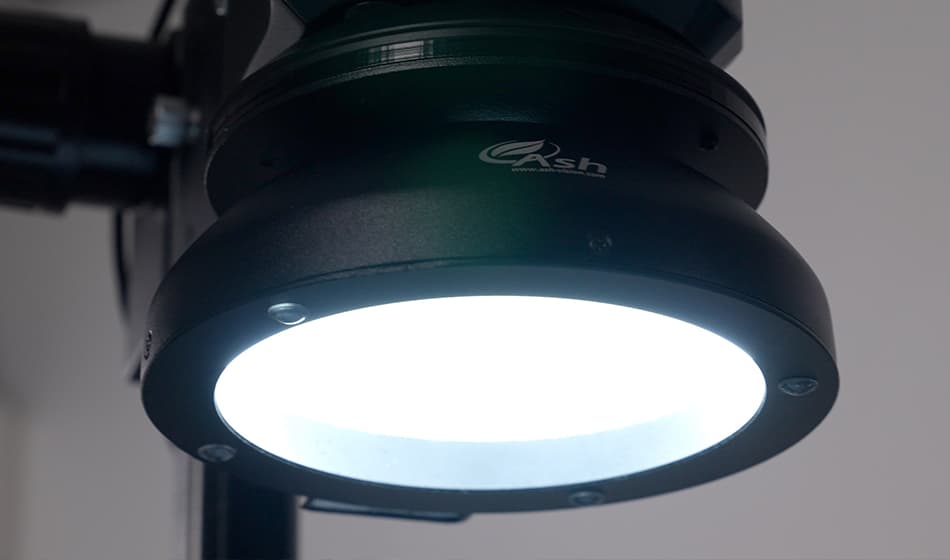

Dombeleuchtung

Die Dombeleuchtung ermöglicht eine gleichmäßige Ausleuchtung aus allen Winkeln. Durch ihre diffuse Lichtverteilung werden Reflexionen minimiert. Die Beleuchtungseinheit ist dimmbar und erzeugt ein kühles, weißes Licht, das für präzise Farbwiedergaben sorgt.

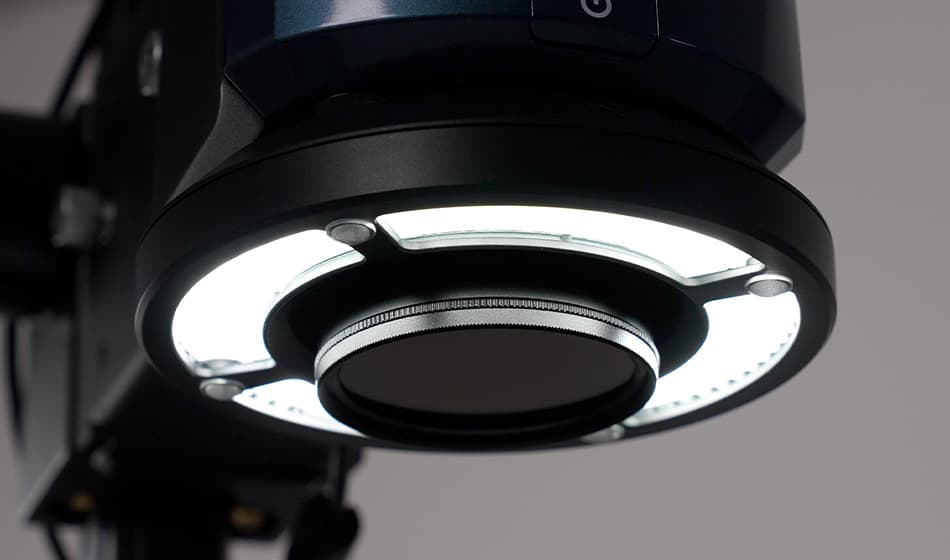

Polarisierte Beleuchtung

Ein Polarisationsringlicht mit Polfilter verbessert die visuelle Inspektion von glänzenden oder reflektierenden Oberflächen. Durch das Drehen des am Objektiv angebrachten Polarisationsfilters kann der Benutzer den Bildkontrast anpassen, um Fehler und Details deutlicher hervorzuheben.

UV Beleuchtung

Das UV-Ringlicht bietet eine steuerbare, schattenfreie Beleuchtung, ideal für spezialisierte Anwendungen wie die Bestimmung der Schichtdicke von Lacken auf Leiterplatten und Beschichtungen oder die Erkennung von feinsten Rissen auf metallischen Oberflächen.

Digitalmikroskopie nach Hersteller

ASH Technologies(7)

Digitalmikroskopie nach Auflösung

HD(2)

Full HD(2)

4K(1)

Häufige Fragen

Geringe Latenz verbessert Hand-Auge-Koordination, reduziert Fehler und erhöht die Effizienz bei Inspektion, Qualitätskontrolle und Feinmontage.

Digitalmikroskope bieten im Vergleich zu Stereomikroskopen entscheidende Vorteile durch Monitorarbeit statt Okularsicht, deutlich bessere Ergonomie, geringere Ermüdung, digitale Bildverarbeitung, hohe Auflösung, große Bilddarstellung, geringe Latenz für präzise Hand-Auge-Koordination, integrierte Messfunktionen, einfache Dokumentation von Bildern und Videos, bessere Zusammenarbeit im Team, einfache Schulung, nahtlose Integration in IT- und Qualitätssicherungssysteme sowie höhere Produktivität und reproduzierbare Ergebnisse in Inspektion, Feinmontage und industrieller Qualitätskontrolle.
