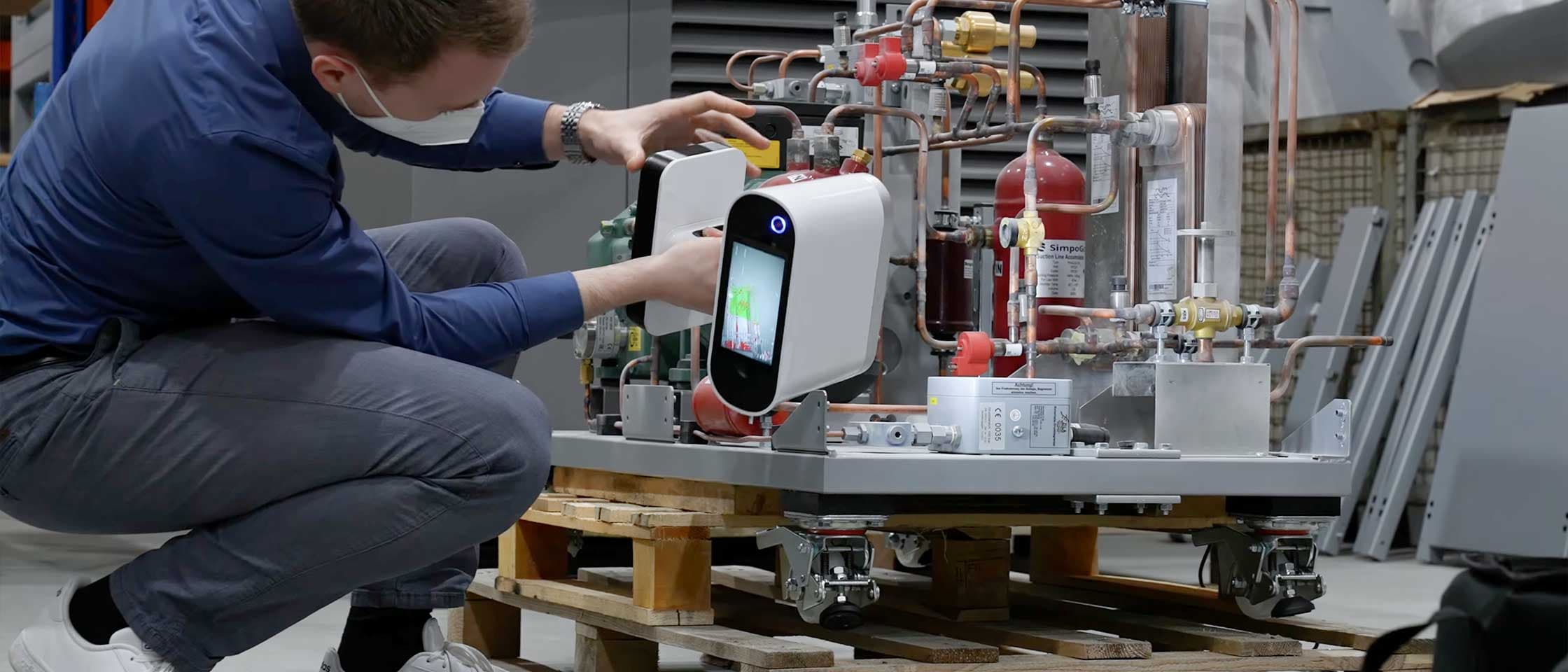

Am Beispiel eines CO2 Kühlsystems zeigen wir, wie Bauteile ohne vorhandene CAD Daten digitalisiert und in bestehende Konstruktionen integriert werden können. Dafür wird das System mit dem Artec Leo gescannt um alle relevanten Bereiche vollständig zu erfassen.
Die Scandaten werden direkt vor Ort überprüft, nachbearbeitet und anschließend in Geomagic Design X weiterverarbeitet. Der Fokus liegt auf der Rekonstruktion der Rohrgeometrien, während weniger relevante Bereiche vereinfacht modelliert werden, um den Aufwand gering zu halten.
Das Ergebnis ist ein vollständiges 3D Modell des Systems, das als STEP Datei exportiert und problemlos in gängige CAD Systeme integriert werden kann.
