LMI Gocator Snapshotsensoren: Für robotergeführte Inspektion, Sichtprüfung und Pick-and-Place
Wir sind offizieller Partner von LMI Technologies
Was können LMI Gocator Snapshotsensoren?
Echte 3D Vollfeldmessung in einem einzigen Snapshot
Die Gocator Snapshotsensoren erfassen komplette 3D Oberflächen in einer einzigen Aufnahme. Das ermöglicht präzise Messungen ohne Bewegung des Bauteils und sorgt für stabile, wiederholbare Ergebnisse in der Inline Prüfung und Robotik.
Stereoskopische Technologie
Zwei integrierte Kameras erzeugen dichte 3D Punktwolken mit hoher Detailtreue.
Hohe Auflösung
Bis zu 20 µm XY Auflösung für exakte Geometrieerfassung selbst bei feinen Strukturen.
Schnelle Messzyklen
Mehrere Messungen pro Sekunde für effiziente Taktzeiten in der Produktion.
Industrieoptimiertes Design
Kompaktes IP67 Gehäuse, werkskalibriert und sofort einsatzbereit.
Anwendungsbeispiele
Die 3D Snapshot Sensoren von LMI Technologies werden überall dort eingesetzt, wo vollständige 3D Geometriedaten schnell und zuverlässig erfasst werden müssen. Die Aufnahme der gesamten Oberfläche erfolgt in nur einem Messvorgang und eignet sich für automatisierte Qualitätsprüfungen sowie für robotergestützte Prozesse. In der Automobilindustrie, Elektronikfertigung, Logistik und im Maschinenbau ermöglichen die Sensoren der Gocator 3000 Serie präzise Messungen von Höhe, Volumen, Spaltmaß, Position und Oberflächenstruktur. Das schafft stabile Abläufe, reduziert Ausschuss und unterstützt eine effiziente Produktionsumgebung.

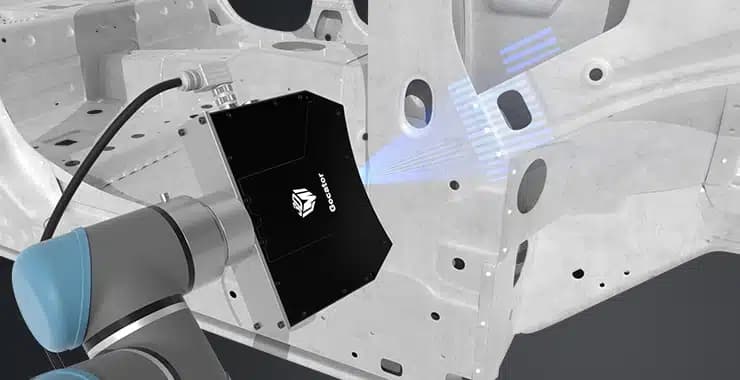

Nietenkontrolle
Überprüfung der Toleranzen auf Position, Abmessungen und Bündigkeit.

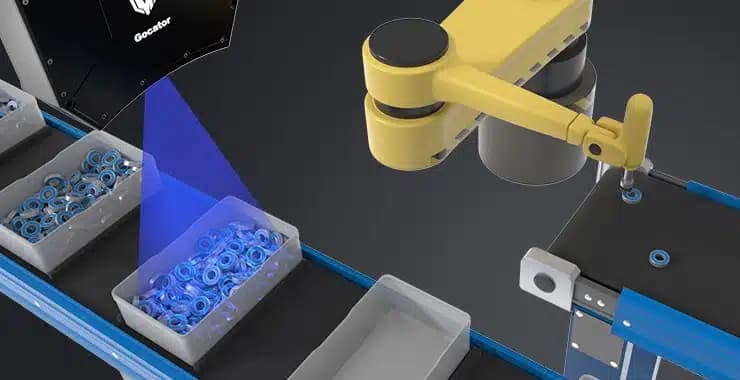

Pick and Place
Feststellung von Orientierung und Lage eines Bauteils vor der Aufnahme durch einen Roboter.

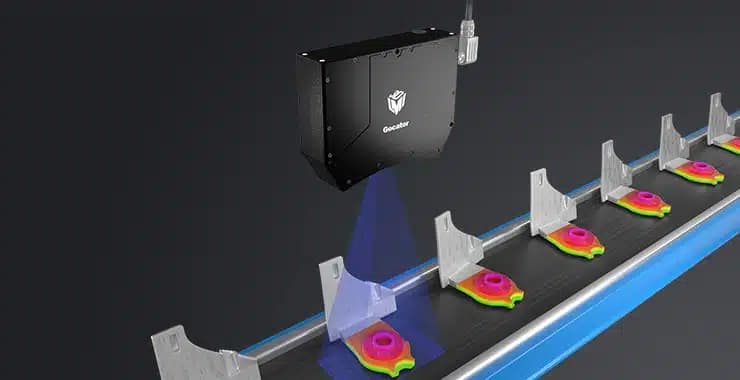

Aufmaßkontrolle
Prüfung des Aufmaßes von Gussbauteilen vor der Zerspanung.
Häufige Fragen zu LMI Gocator Snapshotsensoren
Ein 3D Snapshot Sensor erfasst die komplette Oberfläche eines Objekts in einer einzigen Aufnahme. Die Gocator Snapshot Sensoren von LMI Technologies arbeiten mit stereoskopischer Technologie und projiziertem Blaulicht. Zwei Kameras berechnen daraus eine präzise 3D Punktwolke. Das ermöglicht genaue Messungen ohne Bewegung des Bauteils und eignet sich ideal für automatisierte Prüfprozesse.
Die Sensoren werden in der industriellen Qualitätskontrolle, Robotik, Elektronikfertigung, Automobilindustrie und Verpackung eingesetzt. Sie eignen sich besonders für Anwendungen, bei denen komplette 3D Geometrien in einem Schritt erfasst werden müssen, zum Beispiel bei Volumenmessung, Spaltprüfung, Positionsbestimmung oder Oberflächeninspektion.
Die Gocator Snapshot Sensoren der Gocator 3000 Serie liefern werkskalibrierte, hochauflösende 3D Daten in kurzer Zeit. Sie sind kompakt, IP67 geschützt und direkt in bestehende Produktionslinien integrierbar. Durch die Vollfeldaufnahme entsteht eine hohe Messstabilität bei gleichzeitig reduzierter Integrationskomplexität.
Technische Daten des LMI Gocator Snapshotsensoren
Gocator 3210
| Resolution XY (µm) | 60 - 90 |
| VDI/VDE Accuracy (µm) | 35 |
| Field of View (mm) | 71 x 98 - 100 x 154 |
| Clearance Distance (CD) (mm) | 165 |
| Measurement Range (mm) | 110 |
Gocator 3500
| Gocator 3506 | Gocator 3520 | |
|---|---|---|
| Resolution XY (µm) | 20 - 25 | 74 - 121 |
| VDI/VDE Accuracy (µm) | 12 (1) | 90 (2) - 200 (3) |
| Field of View (mm) | 27 x 45 - 30 x 45 | 179 x 115 - 282 x 175 mm |
| Clearance Distance (CD) (mm) | 87 | 203 |
| Measurement Range (mm) | 25 | 150 |
